กล้องมองหลัง ติดไม่ยาก ถอยจอดง่าย


กล้องมองหลัง ทำให้การถอยจอดเป็นเรื่องง่าย และปลอดภัย DIY… คุณทำเองได้ ฉบับนี้ มีวิธีติดตั้งกล้องพร้อมเดินสายให้เรียบเนียนมาฝาก

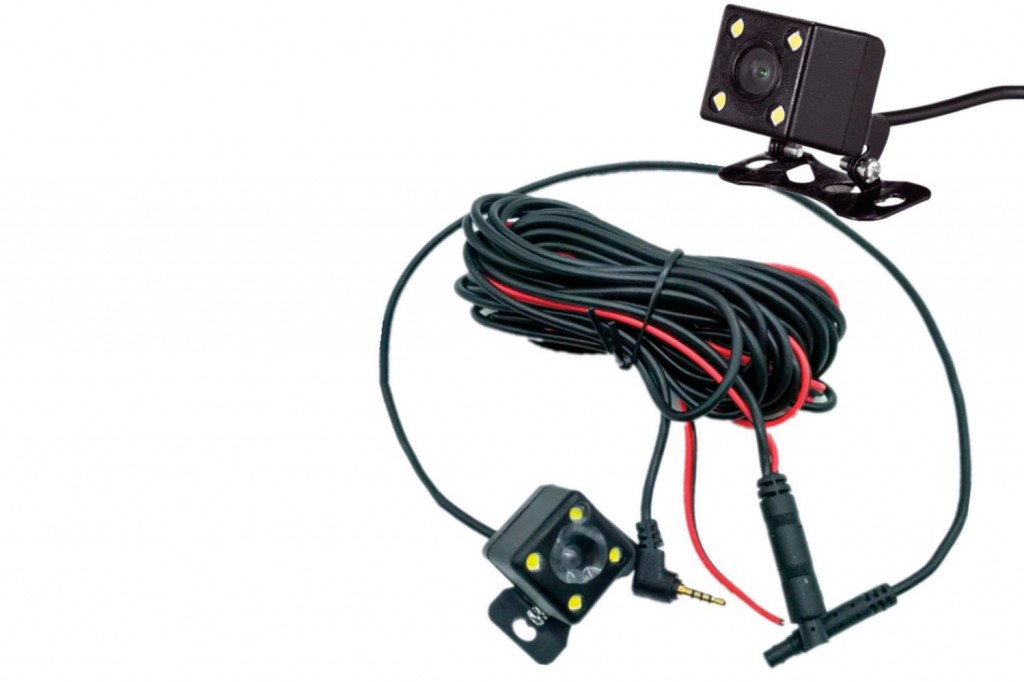

วิธีเลือกซื้อ

etc copy

กล้องมองหลังมีมากมายหลายยี่ห้อ ให้เลือกซื้อยี่ห้อที่มีการรับประกันจากผู้ขาย ตัวกล้องต้องมีระบบการชดเชยแสงเวลากลางคืน สายไฟต้องยาวมากกว่า 3 เมตรขึ้นไป (ขึ้นอยู่กับระยะจากจอเครื่องเสียงไปยังท้ายรถ) และต้องคำนึงถึงการติดตั้ง หากไม่ต้องการเจาะหรือยึดนอท ให้เลือกซื้อการยึดติดโดยใช้กาว 2 หน้าจะดีกว่า ที่สำคัญเครื่องเสียงที่ติดตั้ง ต้องรองรับระบบกล้องมองหลังได้ด้วย หาซื้อง่ายตามร้านอุปกรณ์รถยนต์ทั่วไป ราคาหลักร้อยบาท





ต่อสายไฟ และพันเทปกาวให้เรียบร้อย

สิ่งสำคัญของการติดตั้งกล้องมองหลัง นอกจากเดินสายไฟไปยังท้ายรถให้เรียบร้อยแล้ว การติดตั้งระบบ จุดเชื่อมต่อสายไฟก็ต้องทำอย่างถูกวิธีเช่นกัน



หน้าจอเครื่องเล่น และกล้องมองหลังยุคใหม่นี้ ติดตั้งได้ง่ายขึ้น เนื่องจากมีจำนวนสายไฟน้อย และมีสีตรงกัน อีกทั้งยังมีตัวหนังสือหรือสัญลักษณ์ แสดงให้เห็นว่าปลั๊กไหน ต้องเชื่อมต่อกับอะไร ทำให้ผู้ที่ซื้อมาติดตั้งสามารถเข้าใจได้ด้วยตัวเอง เช่น สายสีแดง ที่ตัวปลั๊กจะระบุว่า R-CAM (กล้องรอบรถ) สีเหลือง VIDEO (ปลั๊กแสดงภาพเคลื่อนไหว) ให้ต่อเข้ากันให้ตรงสีระหว่างเครื่องเล่นและอุปกรณ์กล้องมองหลัง



ส่วนจุดที่ต้องต่อสายไฟเข้ากับสายไฟถอยหลังของรถ ต้องปอกสายไฟ โดยใช้คัทเตอร์ค่อยๆ กรีดปลอกสายไฟทีละน้อย จนพบกับ สายไฟที่อยู่ภายใน (ระวังสายขาด) ทั้งขั้วบวก (แดง) และลบ (ดำ) แล้วนำปลายสายของกล้องมองหลังมาพันให้แน่น (สีแดงกับแดง และดำกับดำ) พร้อมทั้งพันเทปกาวให้เรียบร้อย เพื่อป้องกันการชอท





ระวังเขี้ยวลอคหัก !

การติดตั้งและเดินสายกล้องมองหลัง จำเป็นต้องงัดแงะและถอดชิ้นส่วนอุปกรณ์อื่นๆ ออกมาก่อน ผู้ที่ติดตั้งต้องศึกษาวิธีการถอดอุปกรณ์ของรถรุ่นนั้นๆ ว่าการถอดชิ้นส่วนนี้ต้องทำอย่างไร หากถอดไม่ถูกวิธี หรือออกแรงดึงมากเกินไป อาจทำให้เขี้ยวลอคหัก เมื่อใส่อุปกรณ์กลับเข้าที่เดิม ทำให้หลวมคลอน เกิดเสียงดังจนสร้างความรำคาญได้

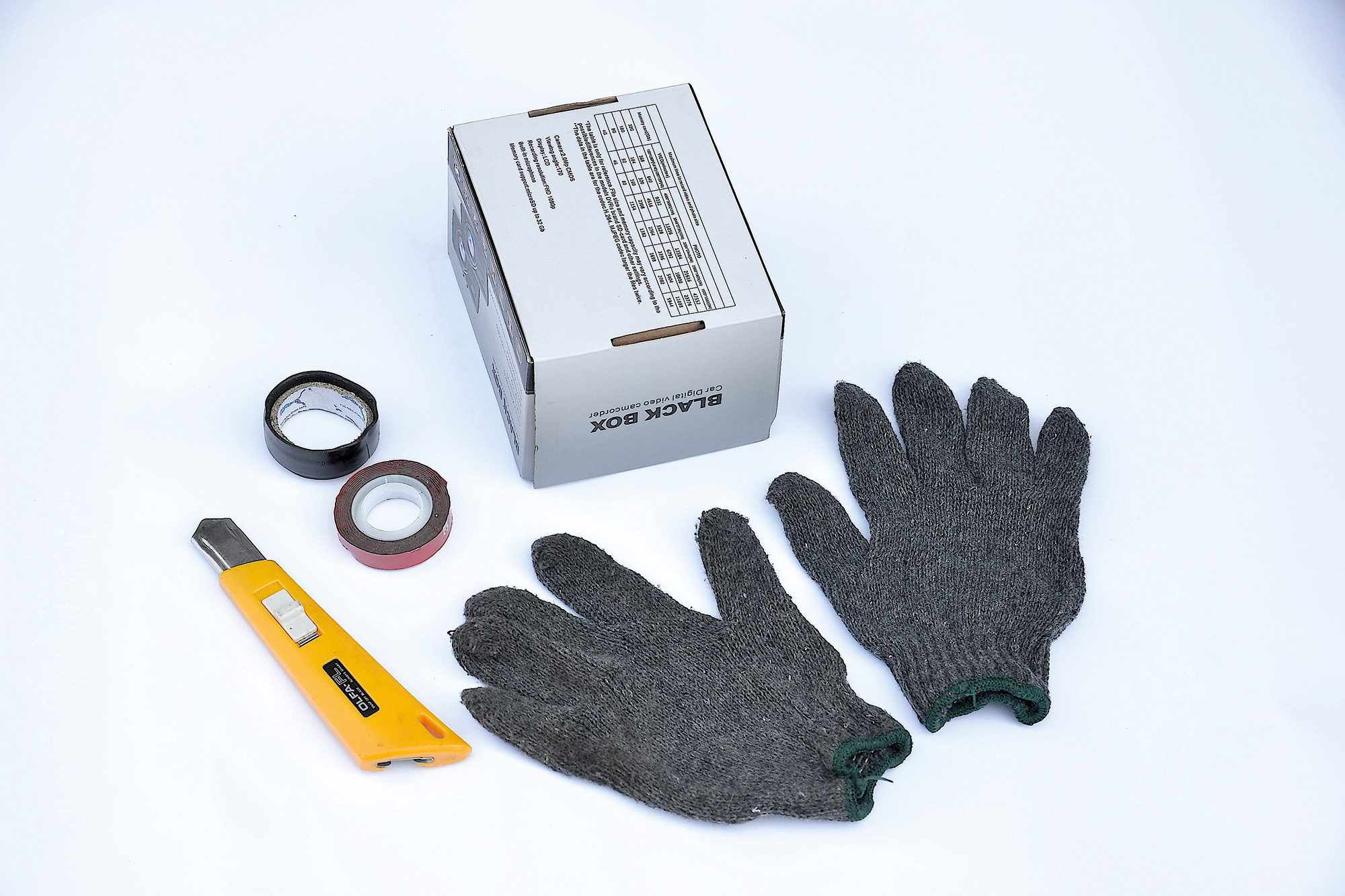

อุปกรณ์



tools copy



1. คัทเตอร์

2. เทปพันสายไฟ

3. กาว 2 หน้า

4. กล้องมองหลัง

5. ถุงมือ





ขั้นตอนการติดตั้งกล้องมองหลัง

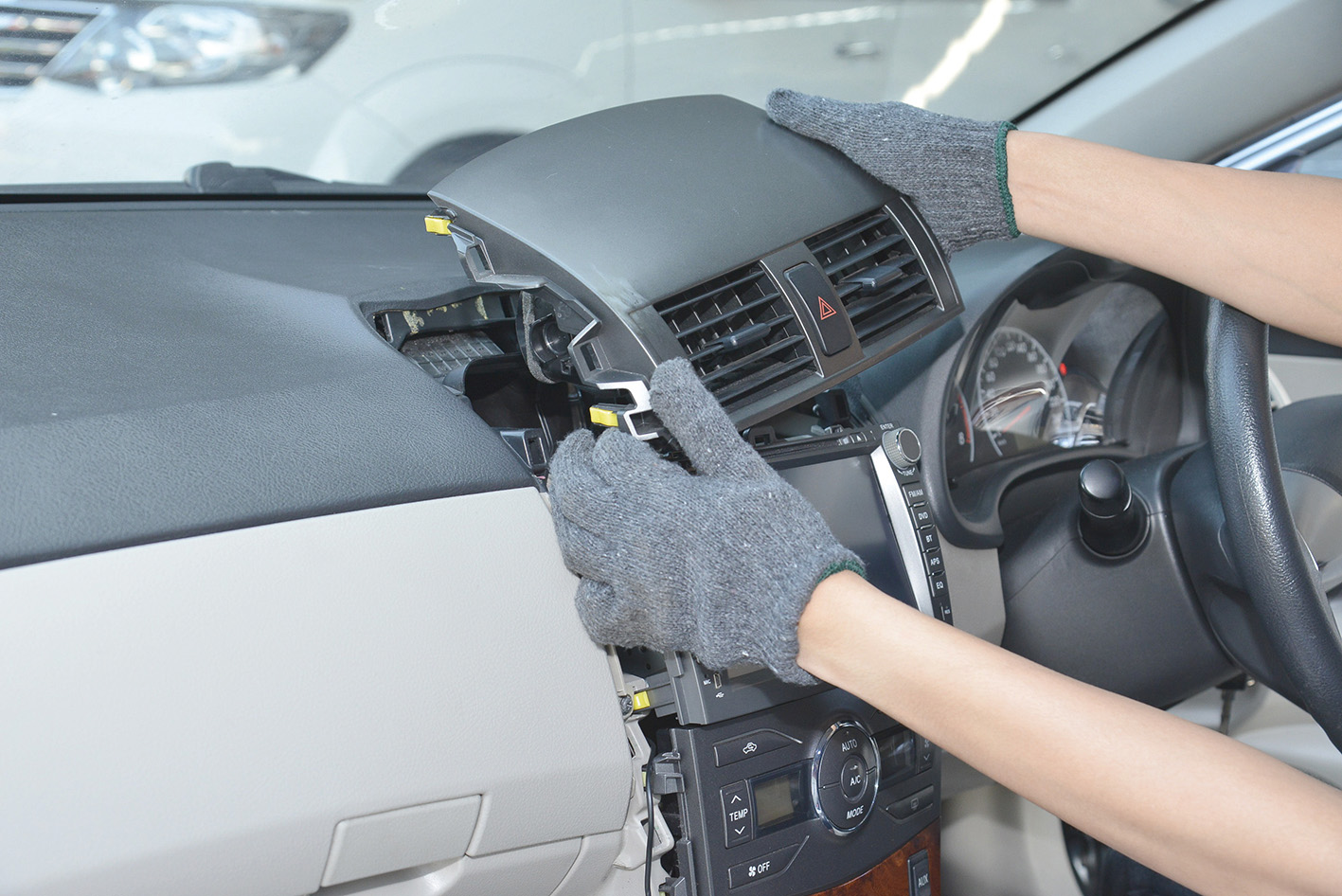

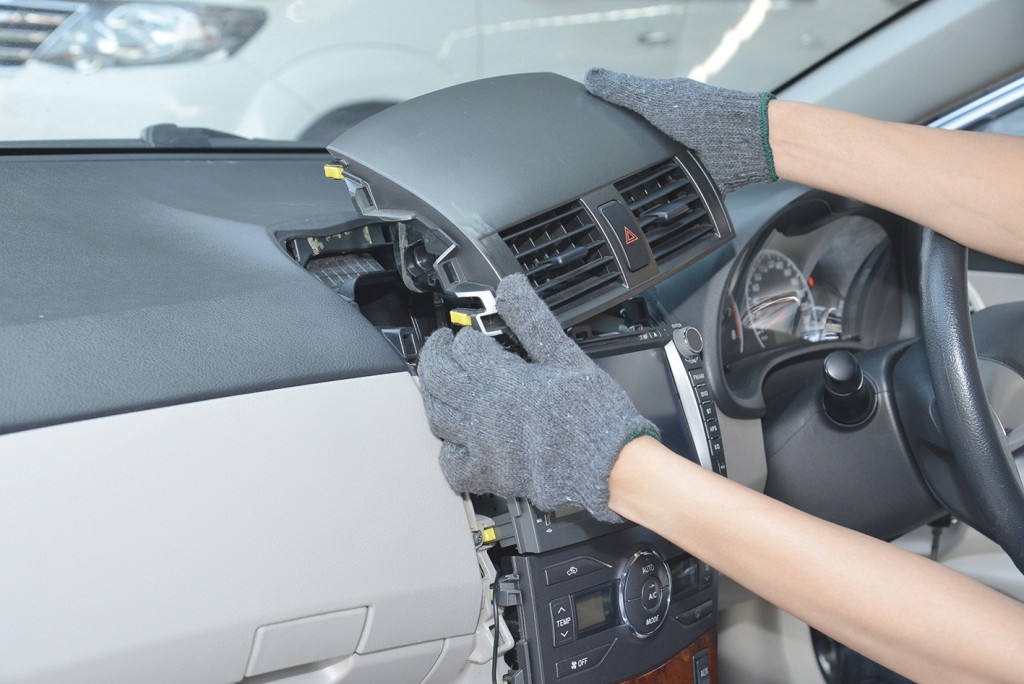

1. ถอดอุปกรณ์ที่ปิดทับหน้าจอเครื่องเสียง เช่น กรอบปรับทิศทางแอร์



1 copy

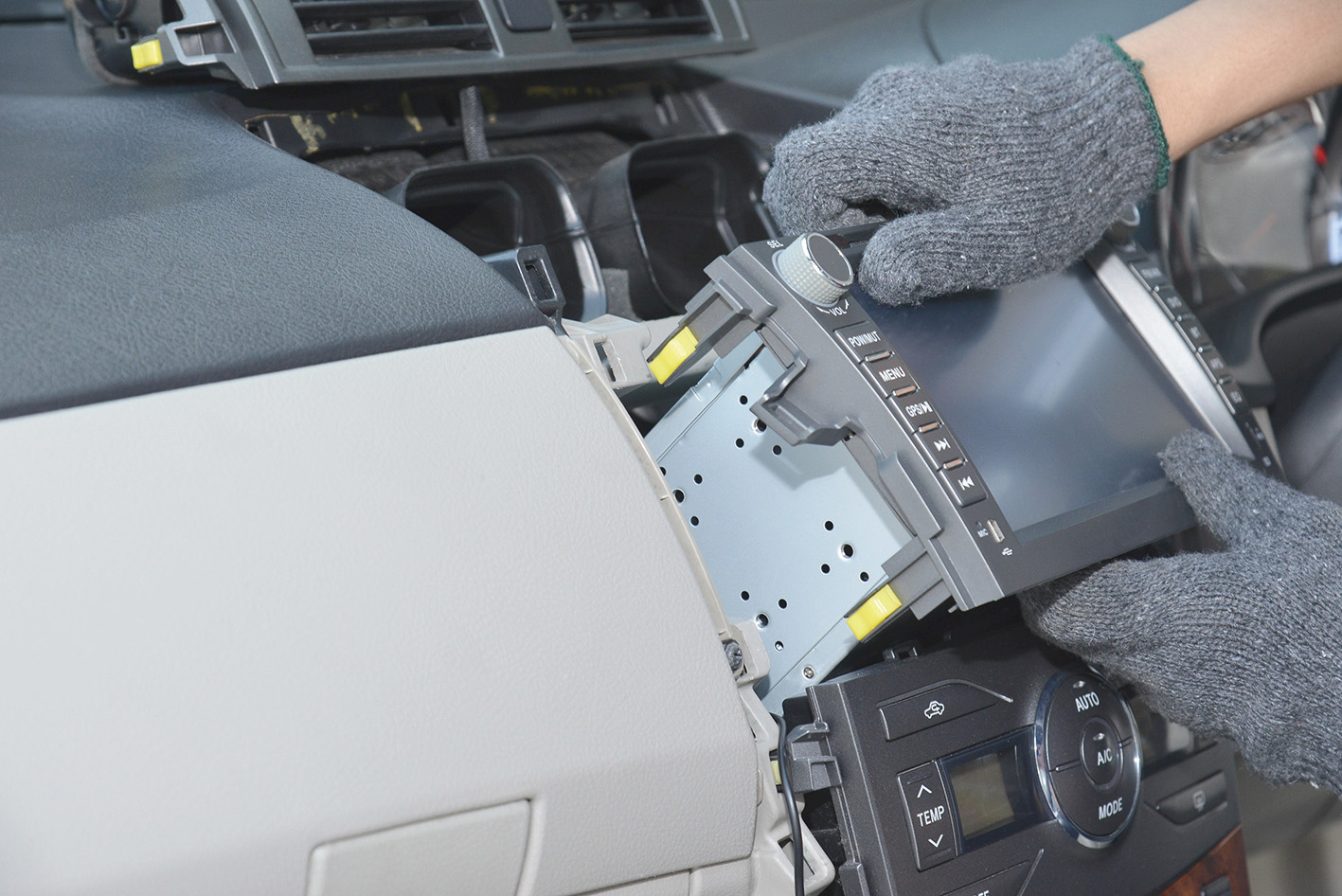

2. จะเห็นสลักยึดหน้าจอ (บางรุ่นเป็นนอทยึด) ค่อยๆ ดึงหน้าจอออกมา



2 copy

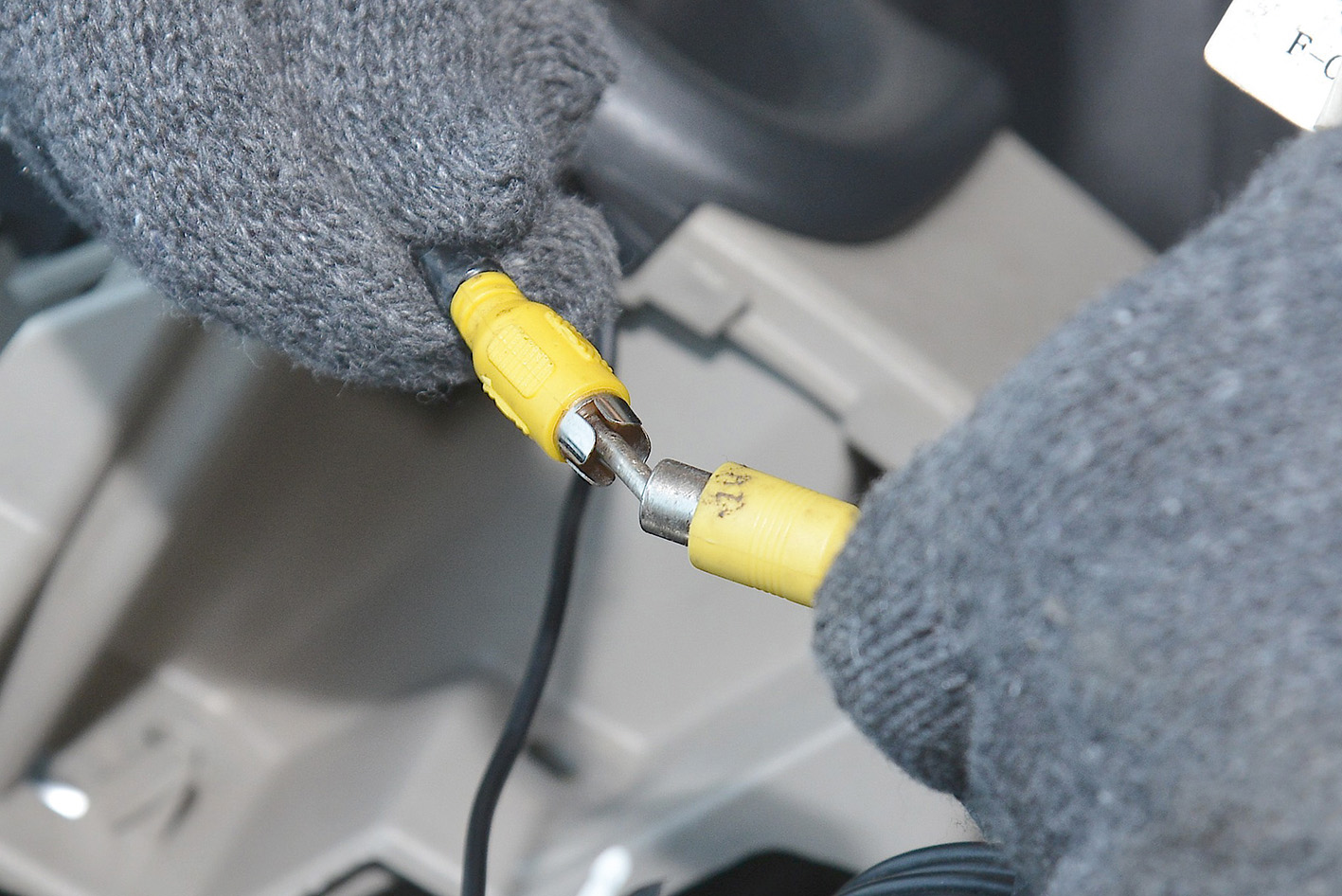

3. นำปลั๊กกล้องมองหลัง เสียบเข้ากับปลั๊กเครื่องเล่น (สีเหลืองกับสีเหลือง)



3 copy

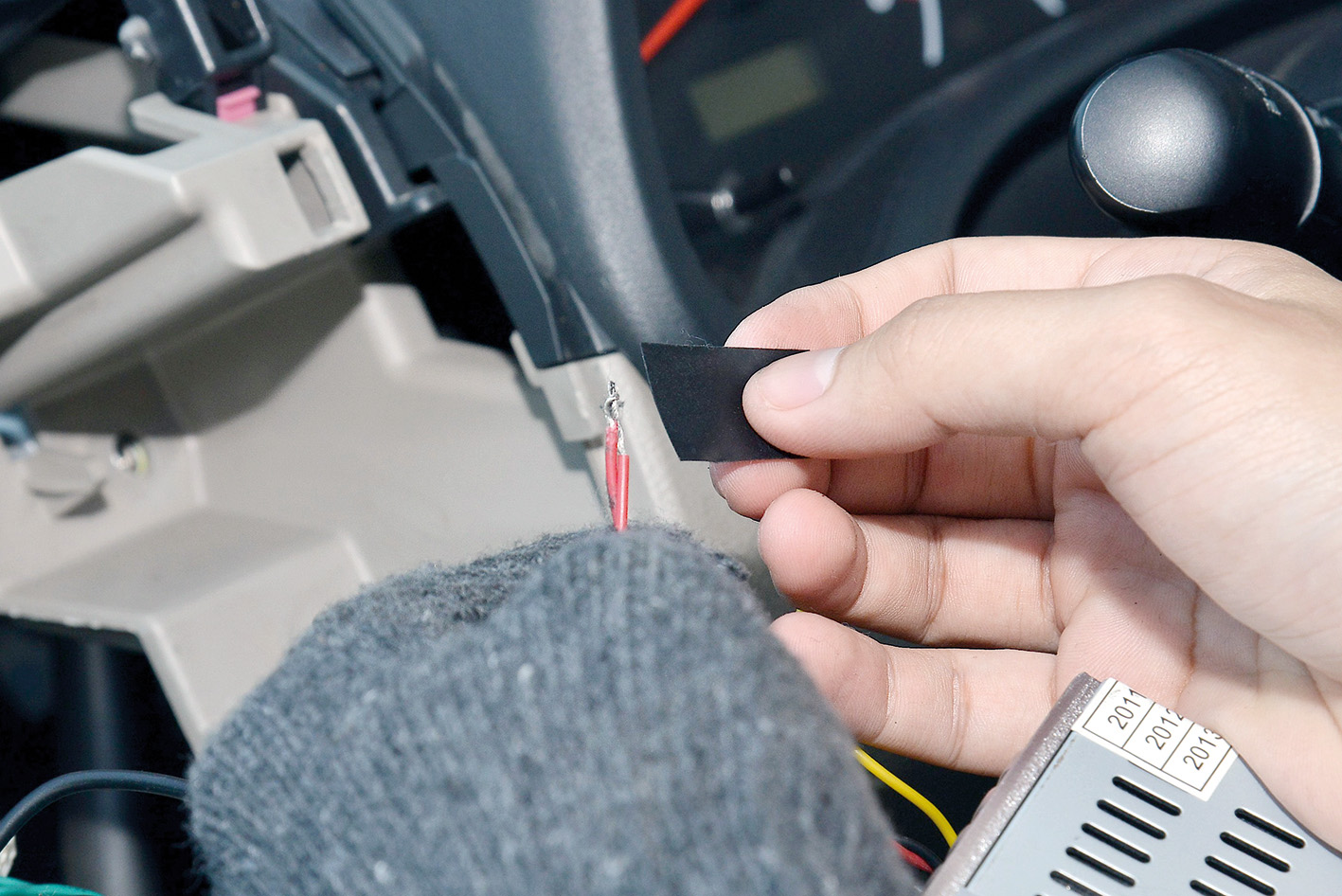

4. นำปลายสายไฟสีแดงของกล้องมองหลัง ต่อเข้ากับสายไฟสีแดงของเครื่องเล่น



4 copy

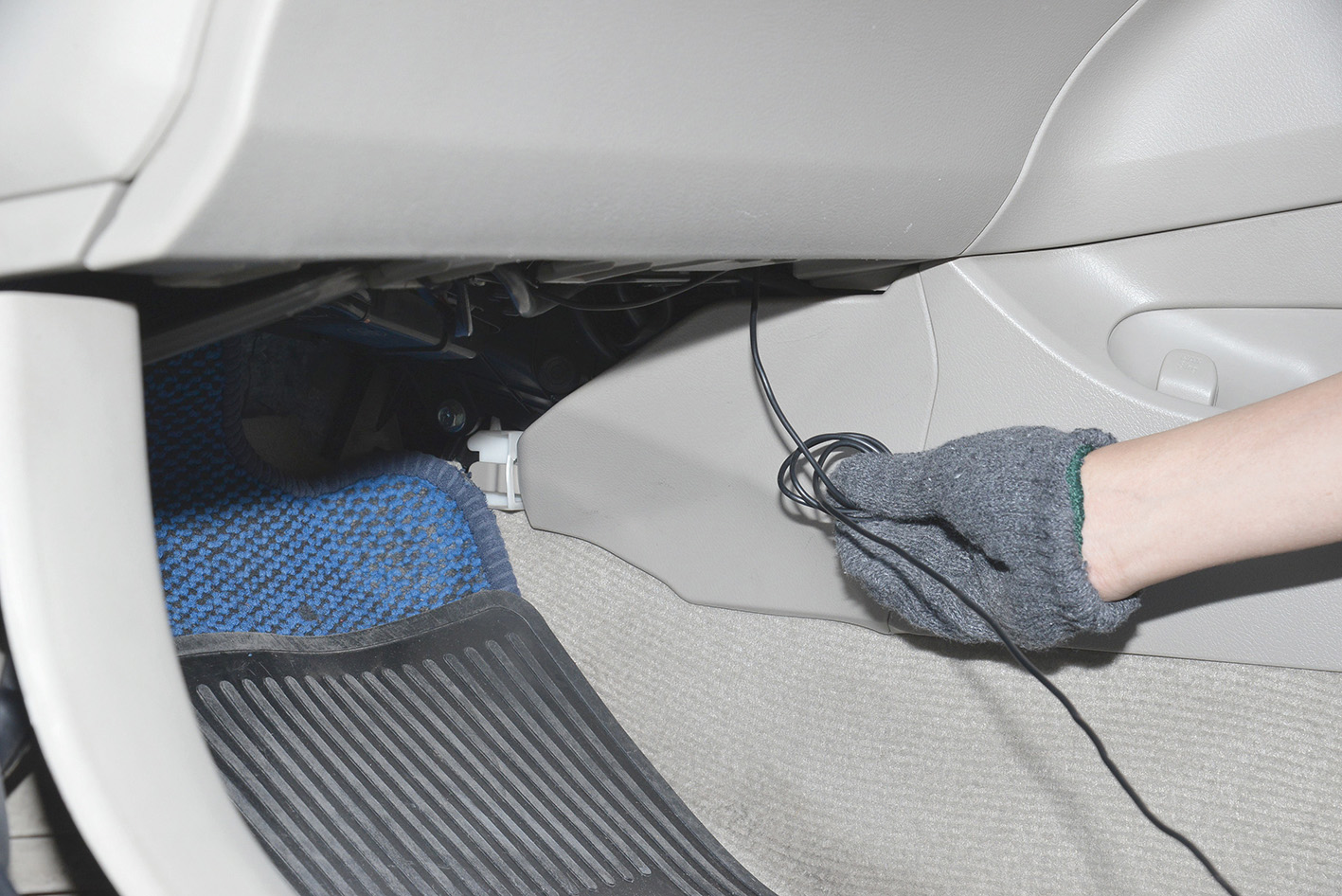

5. รวบปลายสายของกล้องมองหลังทั้งหมด หาช่องว่างสอดไปยังใต้ช่องเก็บของ



5 copy

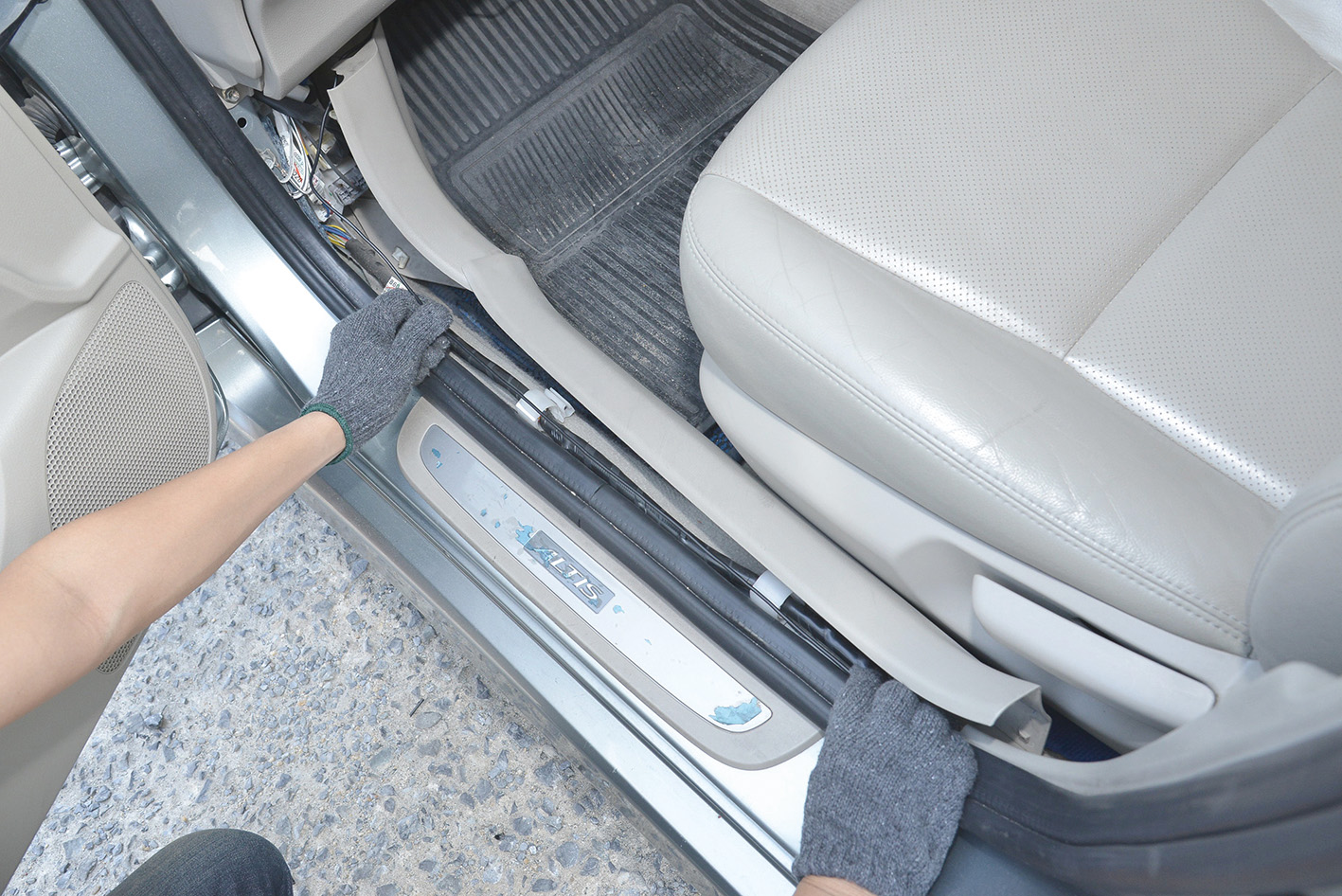

6. เดินสายไฟไปตามชายบันไดประตูรถ จนถึงเบาะหลัง



6 copy

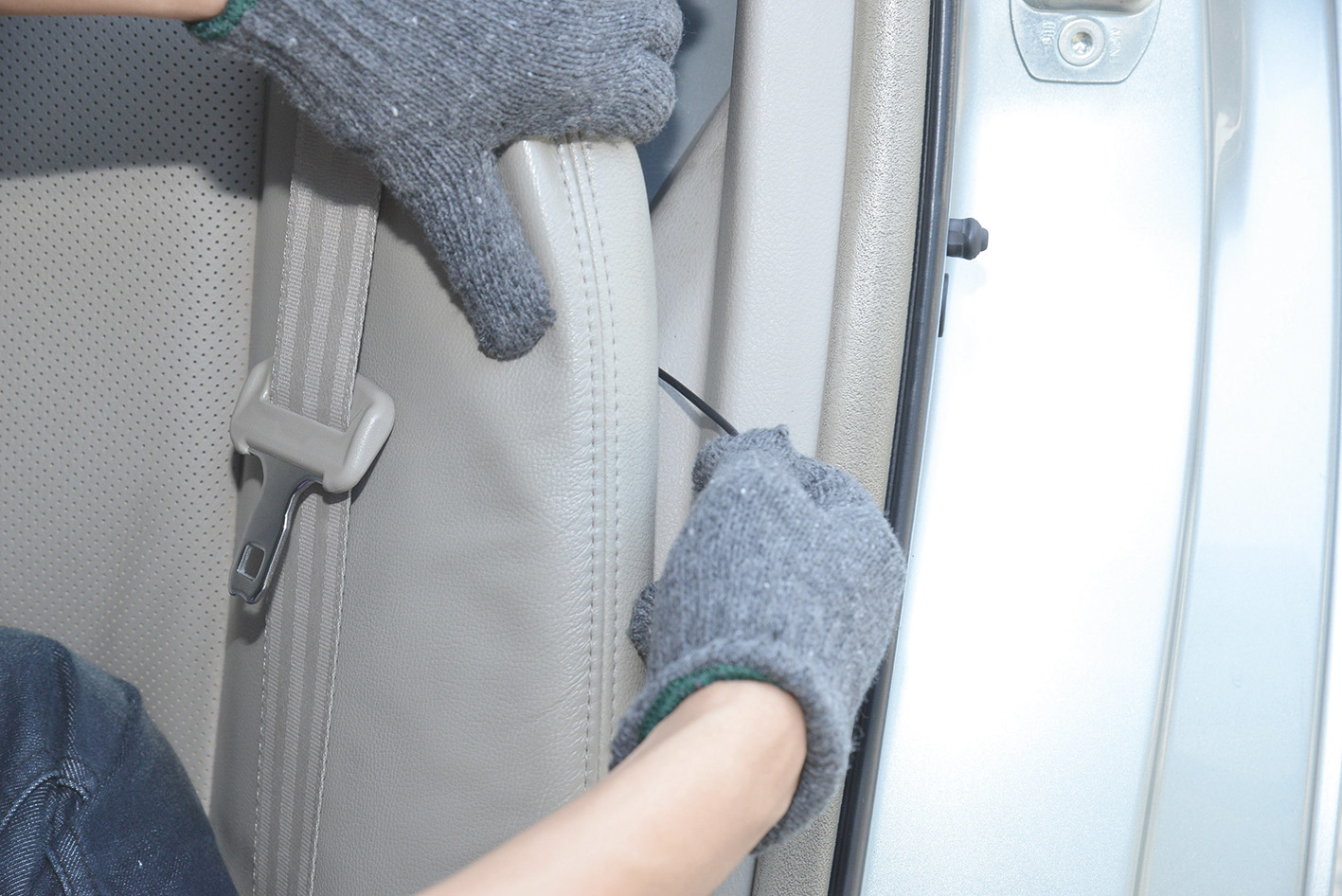

7. แง้มเบาะหลัง แล้วนำปลายสายกล้องมองหลังสอดเข้าไป จนออกมายังท้ายรถ



7 copy

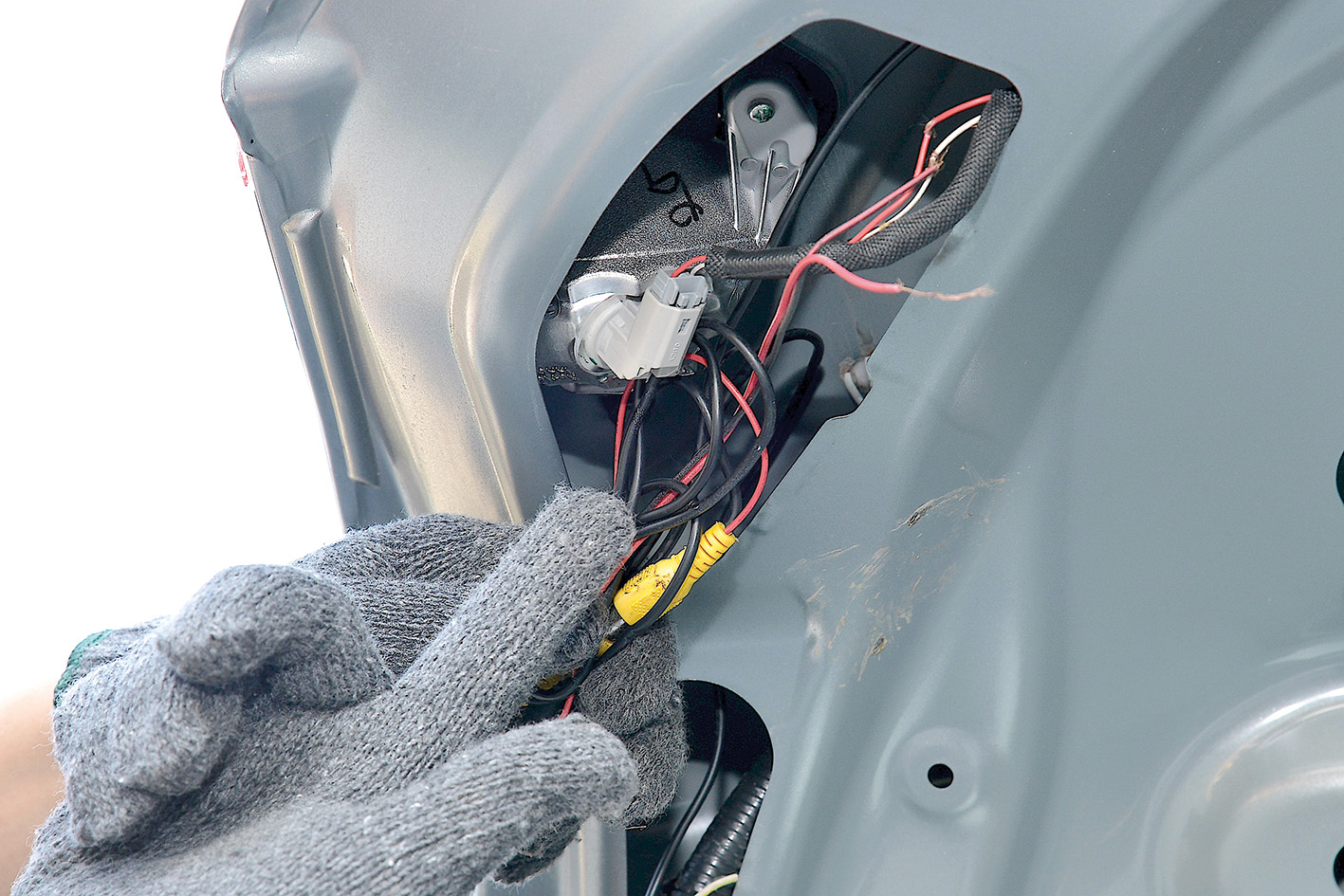

8. เดินสายไฟมาตามฝากระโปรงท้ายรถให้เรียบร้อย จนมาถึงบริเวณขั้วไฟถอยหลัง



8 copy

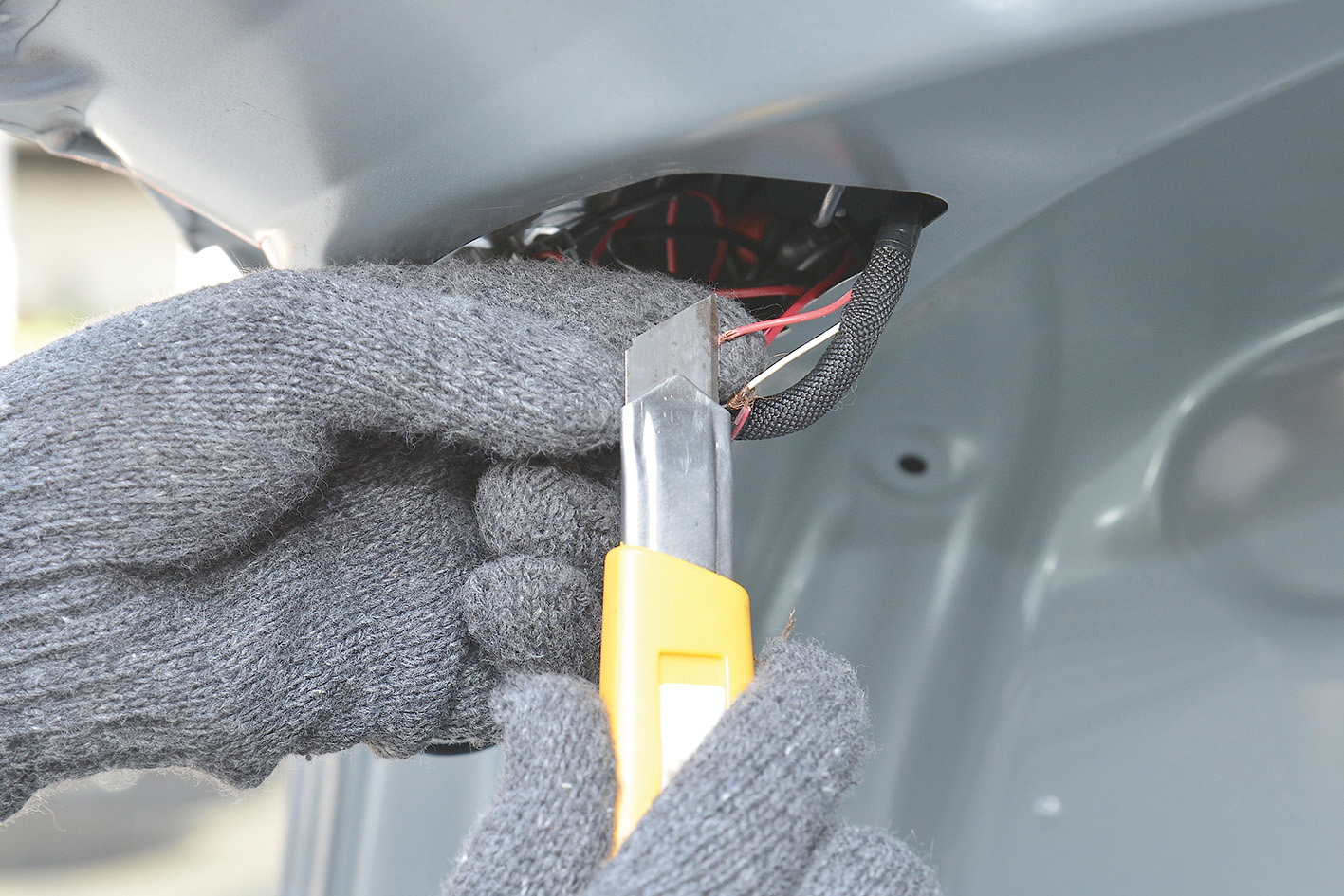

9. ปอกสายไฟถอยหลัง ทั้งขั้วบวก และลบ (แดงและดำ)



9 copy

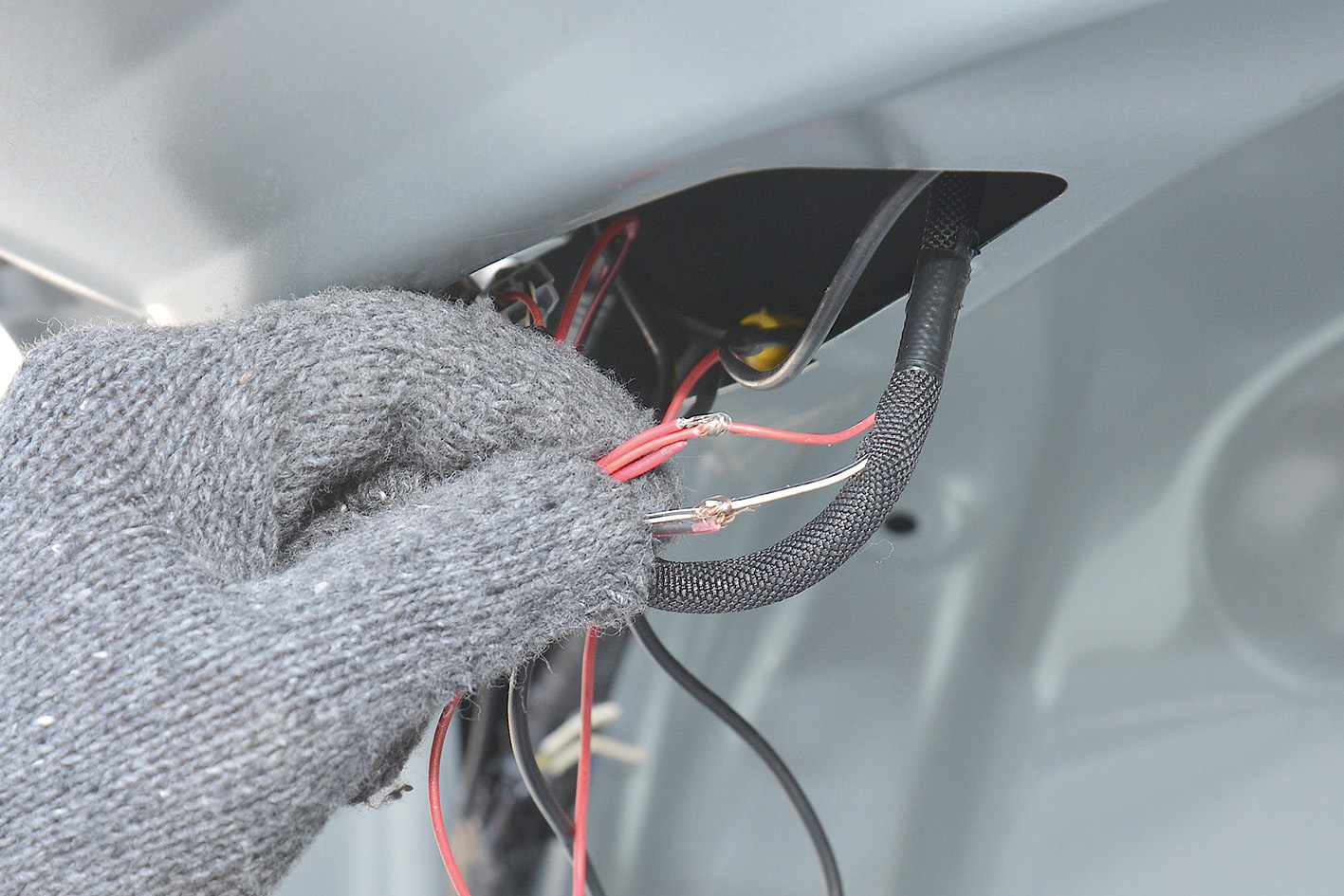

10. นำปลายสายไฟของกล้องมองหลัง พันเข้ากับสายไฟถอยหลังที่ควั่นไว้



10 copy

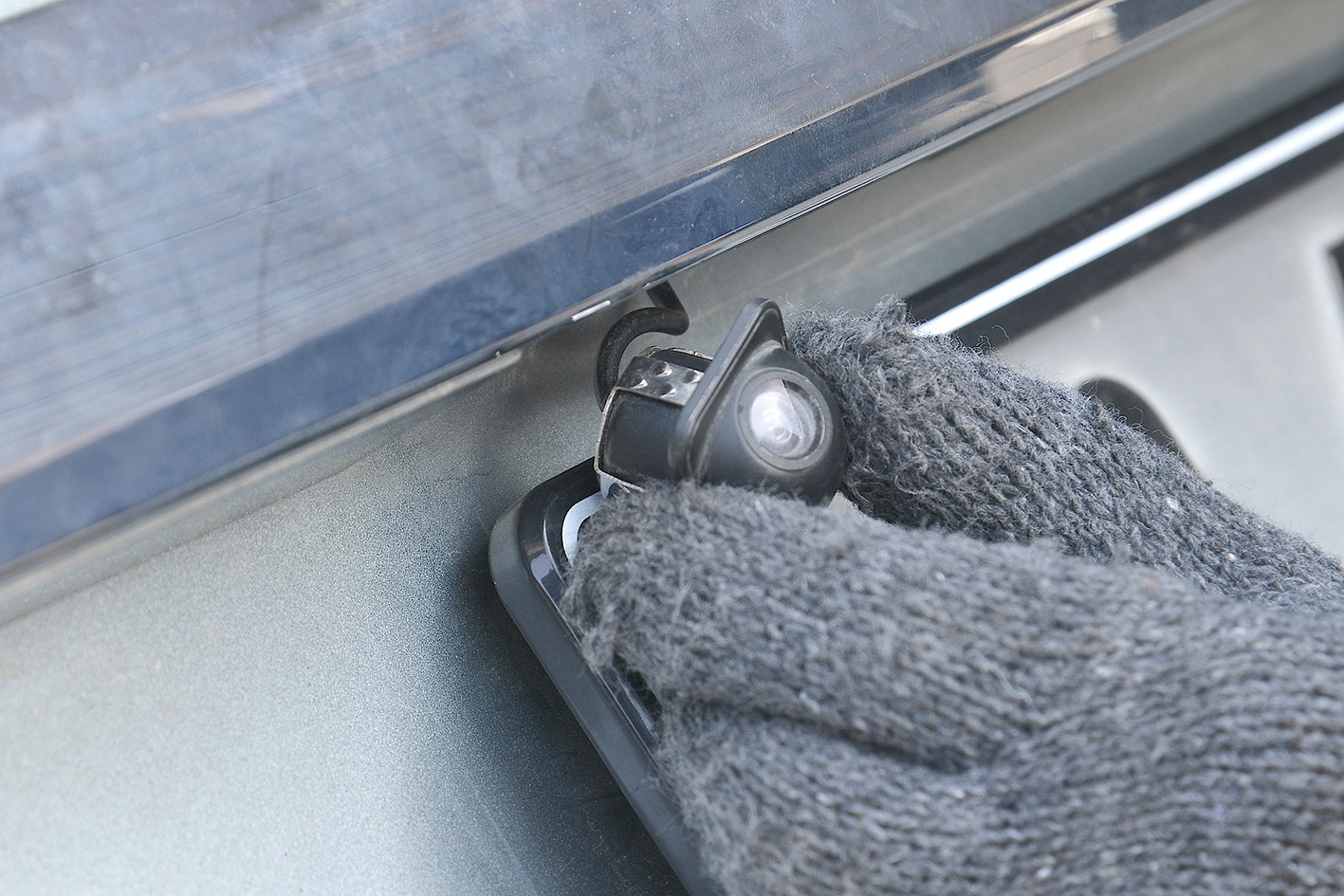

11. ติดตั้งที่บริเวณไฟส่องทะเบียน อาจเจาะรูยึดนอท หรือใช้กาว 2 หน้า



11 copy

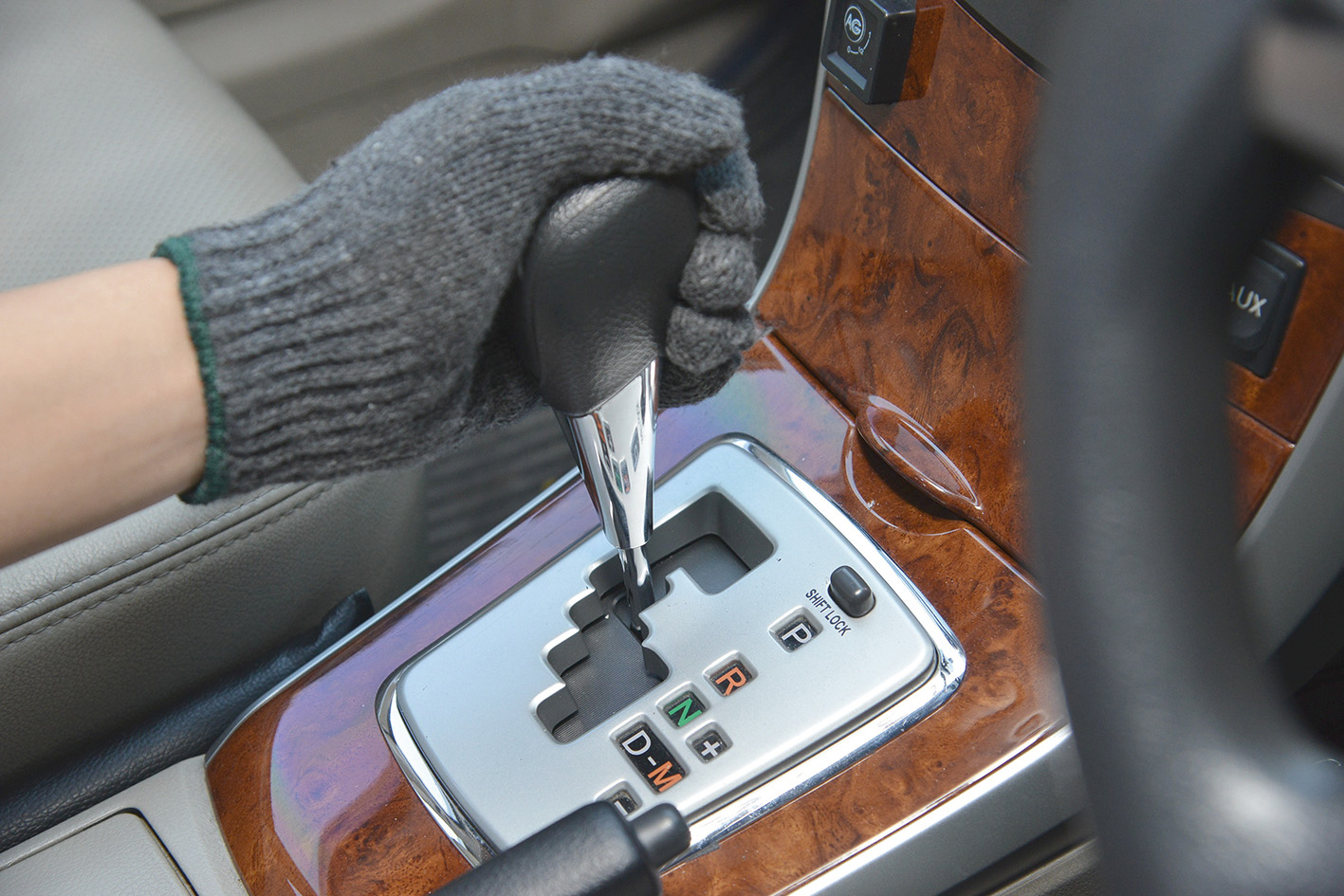

12. สตาร์ทเครื่องยนต์ เข้าเกียร์ถอยหลัง ดูการทำงานของกล้องที่ติดตั้ง เป็นอันเสร็จ



12 copy



------------------------------
เรื่องโดย : พีรพัฒน์ อินทมาตย์
ภาพโดย : สายชล อรรถาเวช
นิตยสาร 4WHEELS ฉบับเดือน กุมภาพันธ์ ปี 2561
คอลัมน์ : DIY…คุณทำเองได้
